電磁加熱器中的IGBT（絕緣柵雙極型晶體管）是實現高效能量轉換的核心元件，其工作原理涉及高頻開關控制與能量調制，它的工作過程和原理如下：

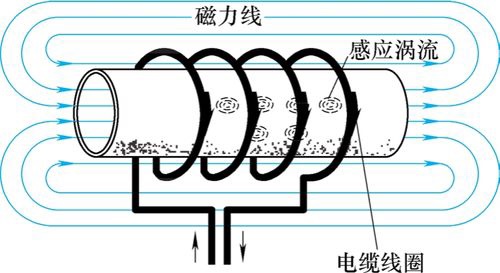

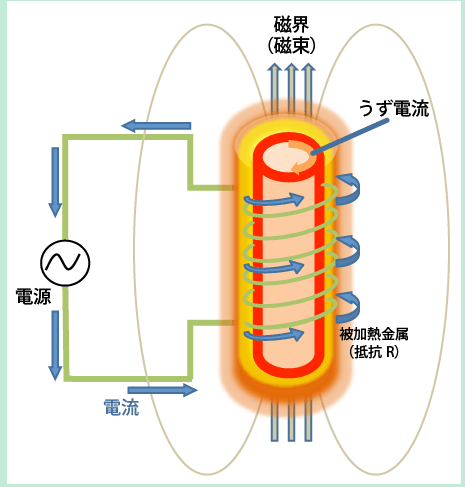

1. 電磁加熱的基本原理，電磁加熱基于電磁感應和渦流效應：

交變電流通過線圈產生高頻交變磁場。金屬工件（如鍋具）內部因磁場變化感應出渦流，渦流因材料電阻產生焦耳熱。加熱效率由磁場頻率和強度決定，高頻磁場（通常20-100 kHz）能顯著增強渦流效應。

2. IGBT在電磁加熱中的核心作用

IGBT作為高速開關，負責將直流電（DC）轉換為高頻交流電（AC），具體過程如下：

步驟1：直流電源輸入，電磁加熱器的整流電路將市電（交流220V/50Hz）轉換為直流電（約310V DC）

步驟2：IGBT高頻開關控制

導通階段：當IGBT柵極施加正向電壓時，IGBT導通，電流從直流母線流經加熱線圈（電感），線圈儲存磁能。

關斷階段：當柵極電壓移除，IGBT迅速關斷。此時，線圈中的電流因電感特性不會立即消失，而是通過續流二極管或諧振電容形成回路，產生高頻振蕩電流（LC諧振）

步驟3：生成高頻交變磁場

IGBT以每秒數萬次的頻率開關（如20-40 kHz），迫使線圈電流在高頻下振蕩，形成交變磁場。

磁場頻率由IGBT開關頻率和LC諧振電路參數共同決定。

步驟4：功率調節（PWM調制）

通過調節IGBT的開關占空比（導通時間與周期之比），控制線圈的平均電流，從而調節加熱功率。

例如，增大占空比會延長導通時間，提高功率輸出。

3、 IGBT的關鍵特性與優勢

-高頻開關能力：支持kHz級頻率，滿足電磁加熱對高頻的需求。

高電壓/電流耐受：可承受數百伏電壓和數十安培電流，適合大功率場景。

低導通損耗：導通時壓降低（約1-3V），減少能量浪費。

快速關斷：避免開關過渡過程中的能量損耗，提升效率。

4、保護機制與設計要點

過流保護：通過電流傳感器監測IGBT電流，異常時關閉驅動信號。

過壓保護：吸收電路（如RC緩沖電路）抑制關斷時的電壓尖峰。

溫度監控：散熱片或風扇防止IGBT過熱損壞。

軟開關技術：優化開關時序，降低開關損耗（如零電壓開關ZVS）。

5、典型電路拓撲

電磁加熱器常采用半橋或全橋逆變電路：

半橋電路：兩個IGBT交替導通，成本較低，適用于中低功率。

全橋電路：四個IGBT組成，功率更大且控制更靈活，但成本較高。

IGBT在電磁加熱器中通過高頻開關動作，將直流電轉換為高頻交流電，驅動線圈產生交變磁場，進而通過渦流效應加熱金屬物體。其高效、可控的特性使其成為電磁加熱技術的核心元件，同時需配合完善的保護設計以確保可靠運行。
